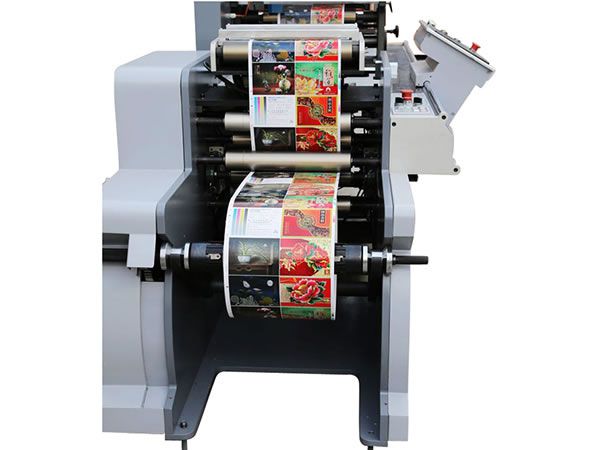

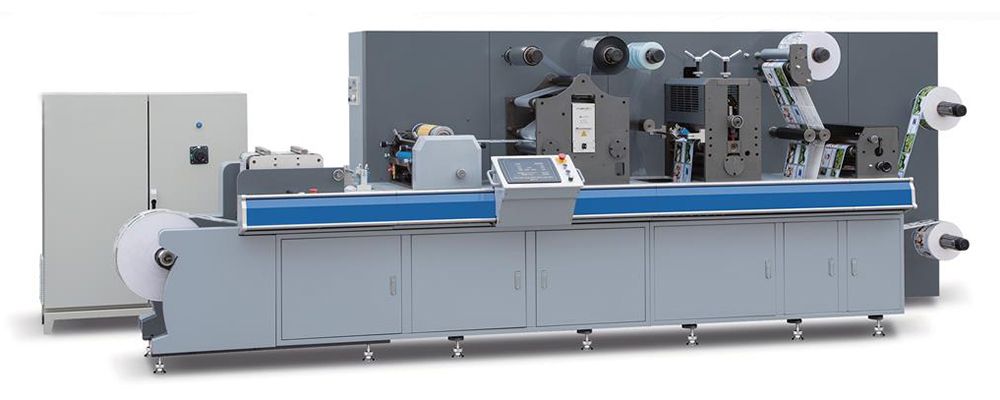

Máquina troqueladora ZM-320
- Velocidad máxima de troquelado (rotativo) 120m/min
- Velocidad máxima de troquelado (semi rotativo) 65m/min
- Ancho máximo de troquelado 300mm
- Ancho máximo de banda 320mm
Videos
- Máquina troqueladora en funcionamiento
- Cómo operar
La máquina troqueladora ZM-320 integra la más novedosa tecnología alemana servo y de sistema de control Rexroth-Bosch. Su sistema de troquelado patentado es compatible con el corte rotativo y semi rotativo basados en las necesidades de producción.

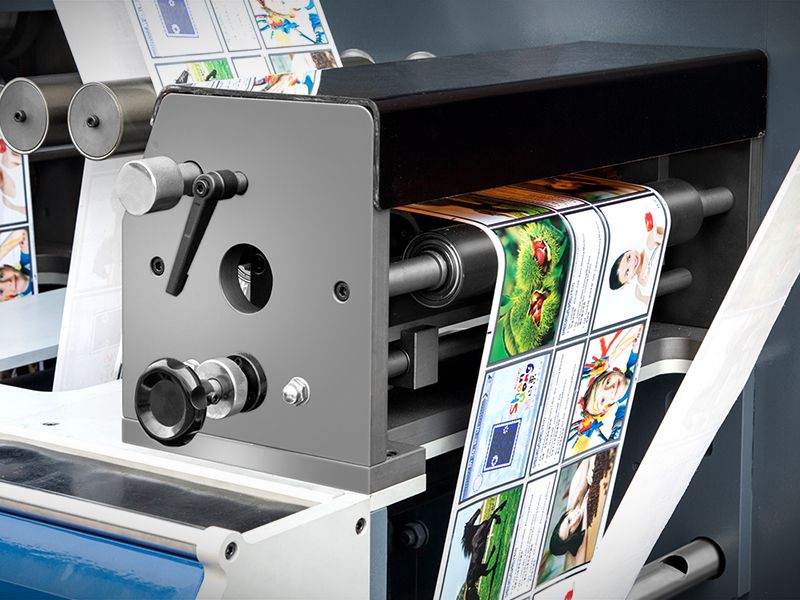

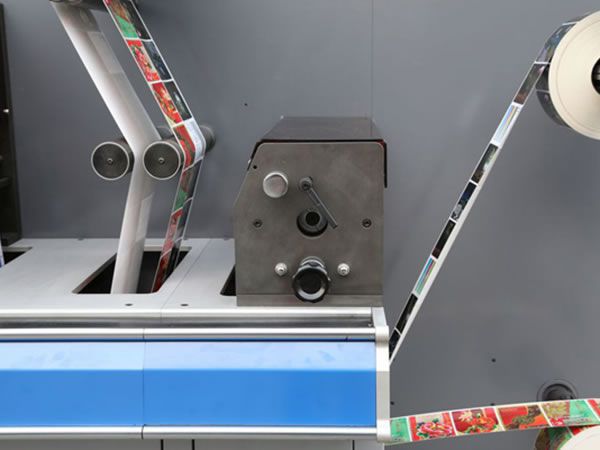

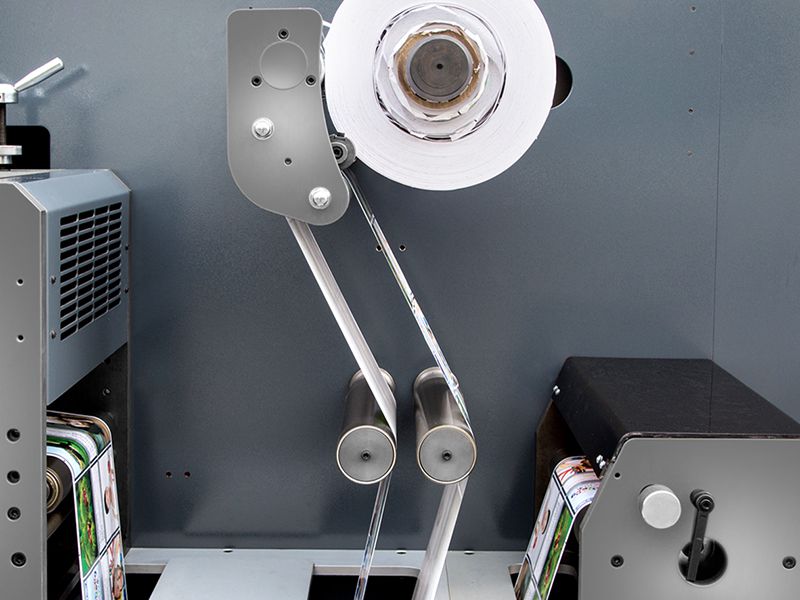

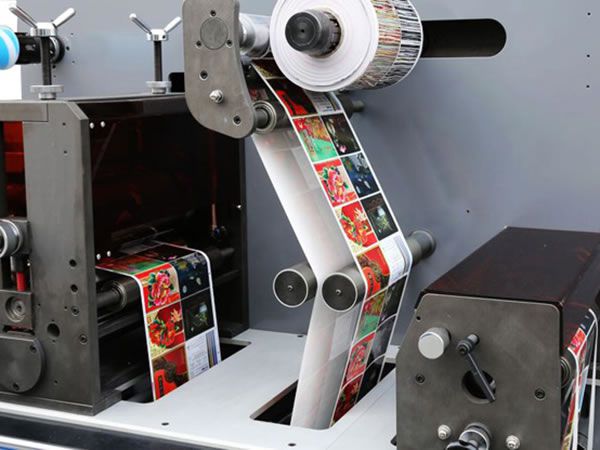

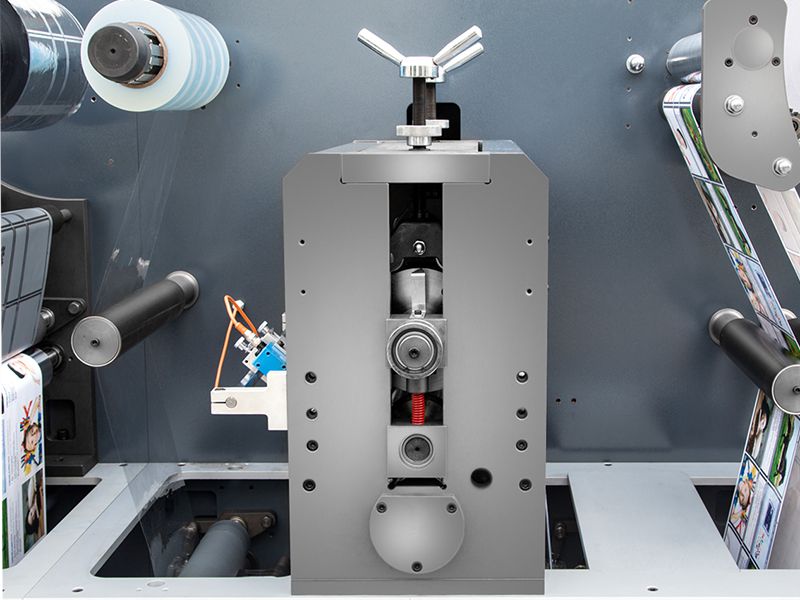

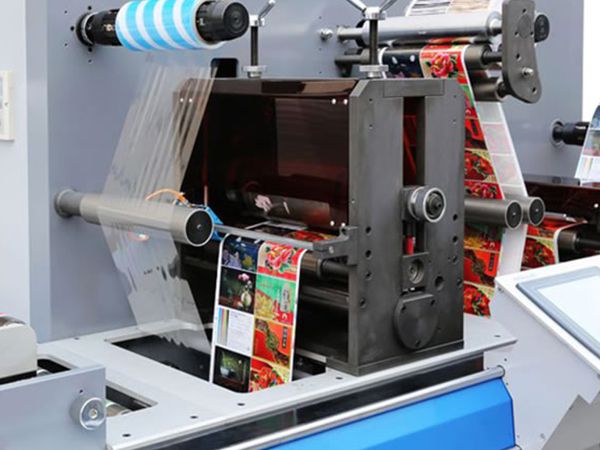

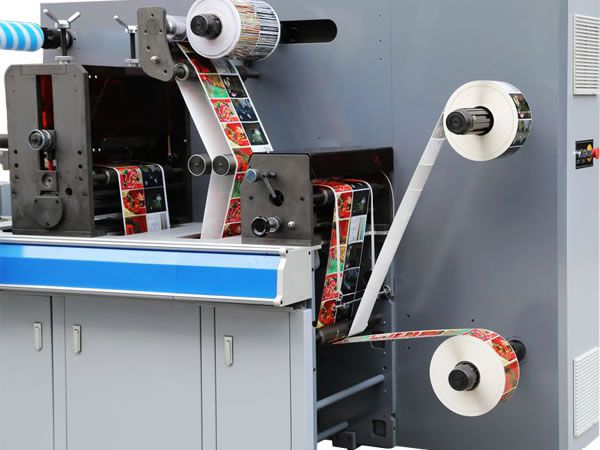

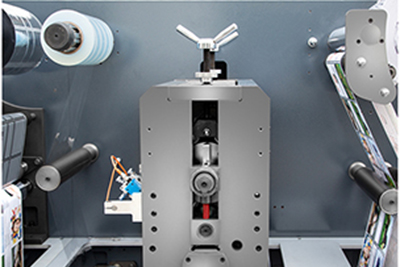

El cortador eléctrico semi rotativo es diferente del tipo tradicional intermitente. Además mantiene la misma tensión de trabajo para el desbobinador, la guía de banda y el rebobinador, así no se produce un deslizamiento en los materiales en el proceso de troquelado. Esta unidad de troquelado semi rotativa integra un gran cilindro magnético que facilita el cambio de troqueles para los diferentes usos.
La máquina troqueladora se caracteriza por una gran velocidad de rotación, una gran precisión y eficiencia, un práctico manejo y un coste bajo. Es adecuada para varias tareas de troquelar como de pequeña o gran escala. Para la producción a gran escala, los usuarios pueden cambiar el rodillo magnético para mejorar la calidad de troquelado y de producción.
Nuestros productos se compromete en proporcionarle el máximo beneficio. Este producto es ideal para editoriales e imprentas.
Máquina troqueladora rotativa/semi rotativa con todas las opciones (B-1)

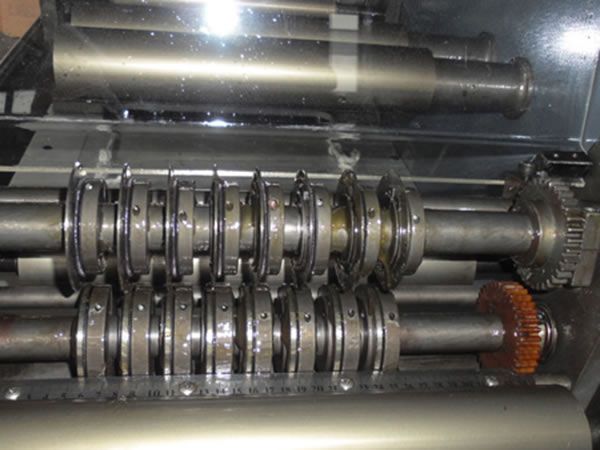

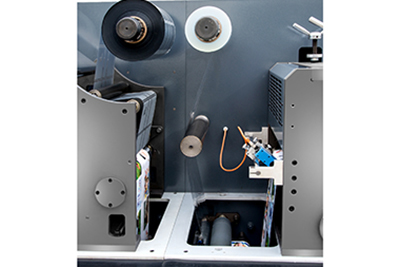

La máquina troqueladora rotativa o semi rotativa B-1 con todas las opciones es una novedosa máquina de conversión. Se puede configurar con un desbobinador, guía de banda, sistema de barnizado UV, dispositivo de laminación, cabezal de corte, dispositivo de laminado en frío y dispositivos de corte longitudinal y transportadora de laminas.

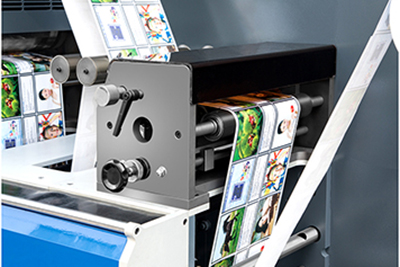

Máquina troqueladora rotativa/semi rotativa con cortadora longitudinal en línea (B-2)
Esta máquina troqueladora rotativa o semi rotativa B-2 es una máquina de conversión especial que coopera junto a la cortadora longitudinal en línea
Máquina troqueladora con cortadora longitudinal y tabla de inyección en tinta (B-2P)
Nuestra máquina troqueladora rotativa o semi rotativa incorpora la cortadora longitudinal en línea y la tabla de inyección en tinta.
Troqueladora rotativa/semi rotativa con máquina laminadora (B-3)
Nuestra máquina troqueladora rotativa o semi rotativa con laminadora es una máquina de conversión novedosa que integra la transportadora de láminas en línea.

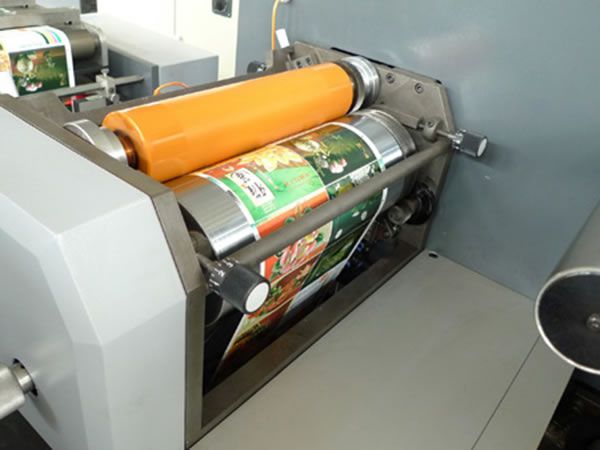

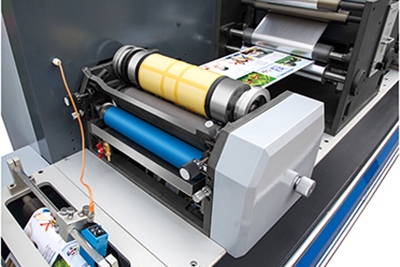

Máquina troqueladora con laminadora y barnizadora flexográfica UV (B-4)

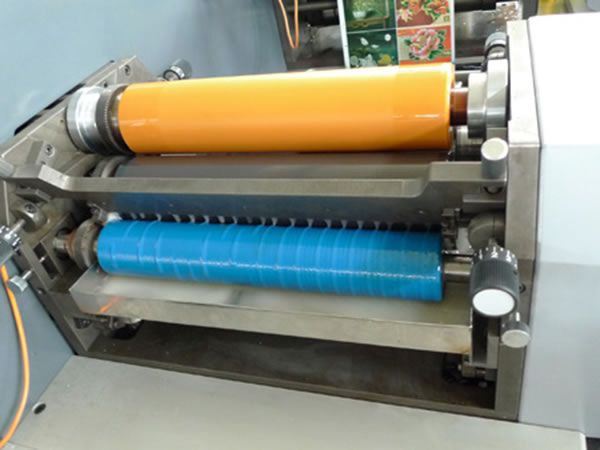

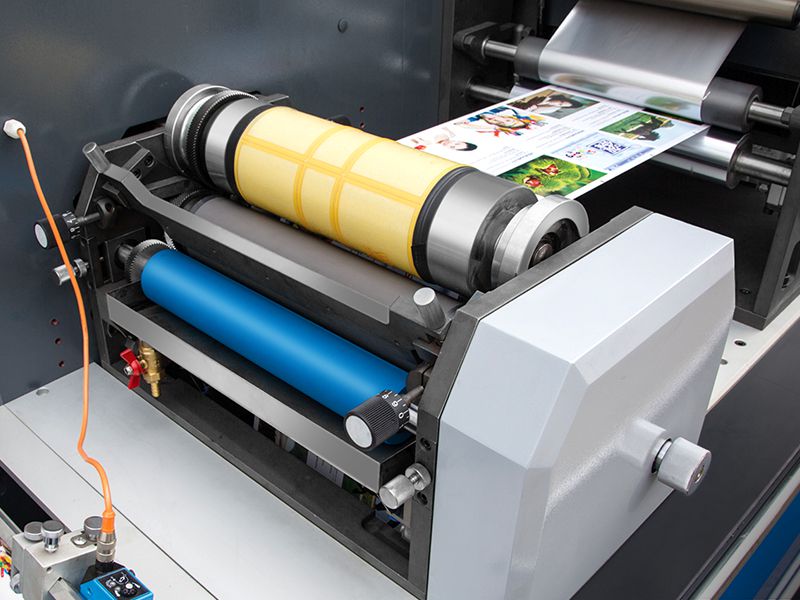

La nueva máquina troqueladora integra una laminadora y barnizadora flexográfica UV B-4.
Máquina troqueladora con alimentador de papeles (B-5)
Esta nueva máquina troqueladora B-5 presenta la laminadora en línea.
Máquina troqueladora con estampación de lámina en frío, barnizado flexográfico y laminadora (B-6)
Esta máquina troqueladora B-6 integra una unidad de barnizado flexográfico UV en línea, un dispositivo de laminado en frío y una transportadora de láminas.
Máquina troqueladora con barnizado flexográfico UV y laminadora (B-7)
La máquina troqueladora B-7 integra un dispositivo de barnizado flexográfico UV en línea y un dispositivo de troquelado y rebobinado.
Máquina troqueladora con estampación de lámina en frío, barnizado flexográfico y cortadora longitudinal (B-8)
La máquina troqueladora B-8 es una equipo de conversión novedoso que incorpora el dispositivo de barnizado flexográfico UV en línea, el dispositivo de estampación de lamina en frío y el dispositivo de corte longitudinal.
Máquina troqueladora con barnizado flexográfico UV y laminadora (B-9)
La máquina troqueladora B-9 puede combinarse con el dispositivo de barnizado flexográfico UV en línea y la transportadora de laminadora.
Máquina troqueladora con cortadora longitudinal y alimentador de papel (B-10)
La máquina troqueladora B-10 dispone una unidad de corte en línea y una transportadora laminadora que la convierten en un dispositivo de conversión de nuevo desarrollo.
Máquina troqueladora con barnizador flexográfico UV y cortadora longitudinal (B-11)
La máquina B-11 integra el barnizador flexográfico UV y la cortadora longitudinal.
Máquina troqueladora con estampación de lámina en frío, barnizador flexográfico y laminadora (B-12)
Esta máquina troqueladora B-12 cuenta con el barnizador flexográfico UV en línea, estampación en frío o troqueladora. Además también integra la transportadora laminadora.
Máquina troqueladora con barnizador flexográfico, cortadora longitudinal y laminadora (B-13)
La máquina troqueladora B-13 es una máquina de conversión nueva que cuenta con un barnizador flexográfico UV en línea, una máquina de corte longitudinal y una transportadora laminadora.

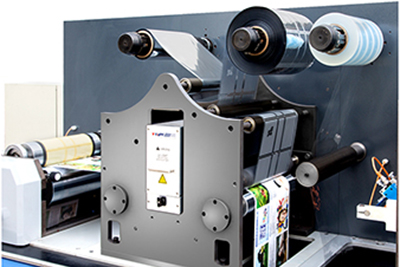

Máquina troqueladora con barnizado flexográfico y estampado de lámina en frío (B-14)
La máquina troqueladora B-14 es compatible con las funciones de barnizado flexográfico UV en línea y el estampado en frío.

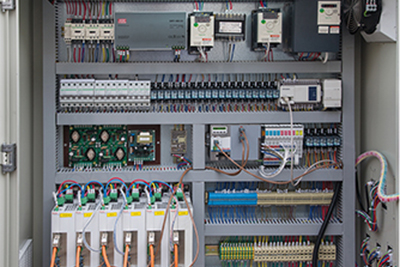

Equipo principal
| Descripción | Cantidad y marca |
| Controlador | 1 unidad Rexroth Bosch (Alemania) |

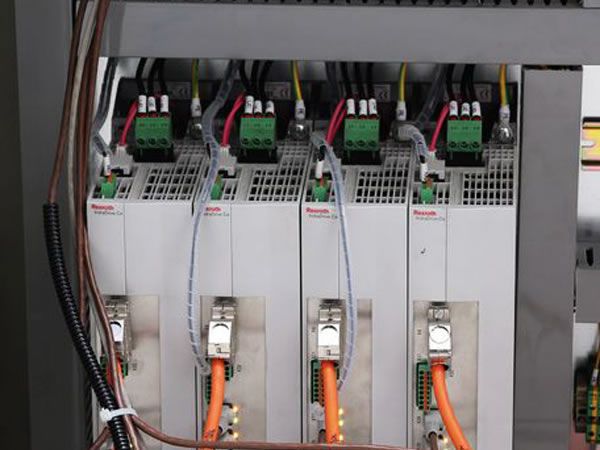

| Unidad servo | 1 unidad Rexroth Bosch (Alemania) |

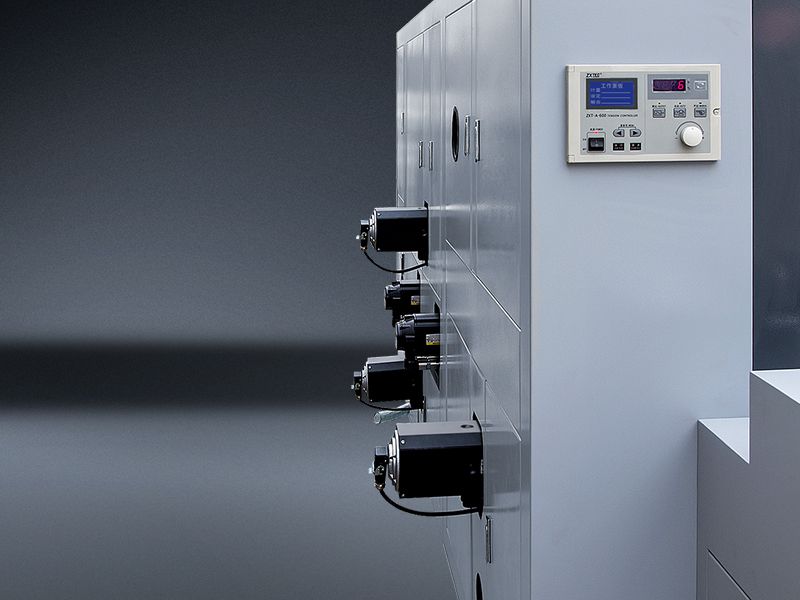

| Motor principal | ≥4 unidades Rexroth Bosch (Alemania) |
| Invertidor | 2 unidades Schneider (Francia) |

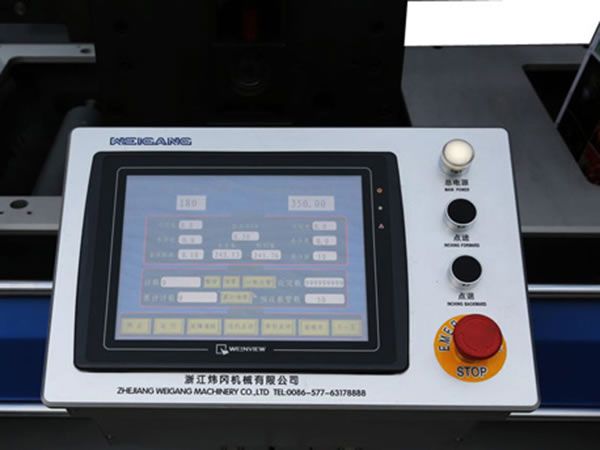

| Pantalla táctil | 1 unidad Weinview (China,Taiwan) |

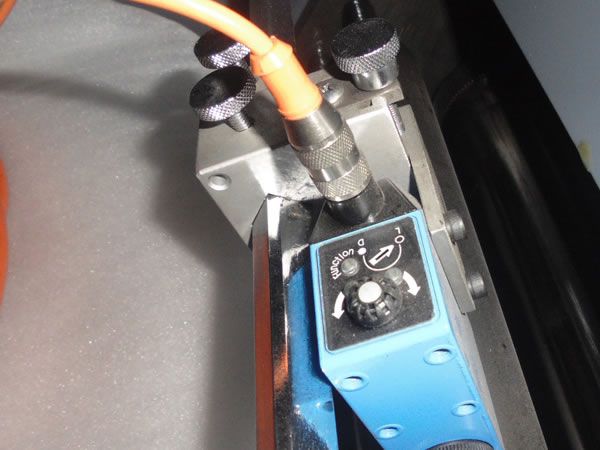

| Interruptor de fotocélula de seguimiento | 1 unidad SICK (Alemania) |

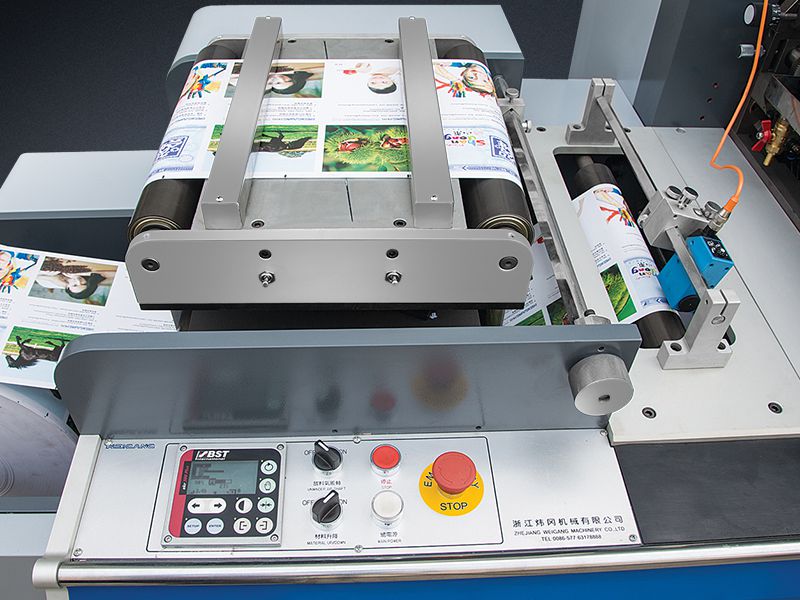

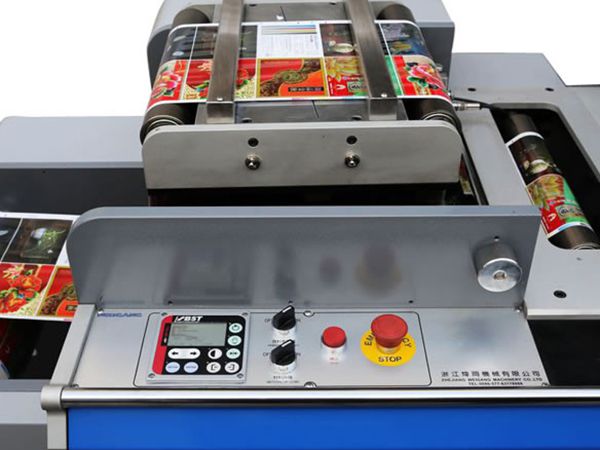

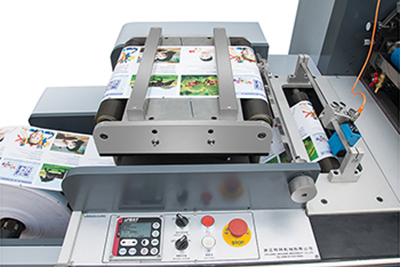

| Sistema de guiado por banda | 1 set BST (Alemania) |
| Contacto | 1 unidad Schneider (Francia) |
specificaciones técnicas
| Velocidad máxima de troquelado (rotativo) | 120m/min. |
| Velocidad máxima de troquelado (semi rotativo) | 65m/min. |
| Longitud máxima de troquelado (rotativo) | 190,5-539,75mm |
| Longitud máxima de troquelado (semi rotativo) | 100-350mm |
| Ancho máximo de troquelado | 300mm |
| Ancho máximo de banda | 320mm |

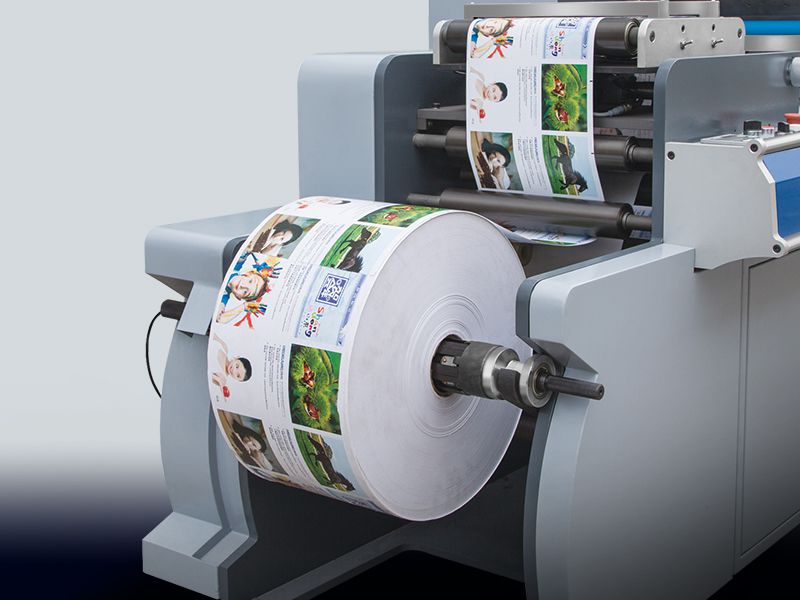

| Diámetro máximo de desbobinado | 700mm |
| Diámetro máximo de rebobinado | 600mm |
| Precisión de troquelado | +0,1mm |
| Ancho del corte | ≥20mm |
| Fuente de alimentación | 380V, 3P |
| Peso | 2600kg |
| Dimensiones | 3,22m×1,68m×1,66m |
De calidad superior y precio razonable, hemos añadido nuestra ayuda de servicio al cliente para poder compensar a nuestros clientes y expandir nuestro mercado. Nuestros productos ahora tienen clientela en países como: Estados Unidos, Argentina, Gran Bretaña, Holanda, España, Portugal, Rusia, Kasakistan, Pakistan, India, Tailandia, Malasia, Singapur, Vietnam, Filipinas, Corea del Sur, Japón, entre otros países.
